キュービクルの中で使用される「高圧交流負荷開閉器（LBS: Load Break Switch）＋ヒューズ」は、電力供給の安全性を確保するために欠かせない設備です。この装置は、負荷電流の開閉操作を行うとともに、ヒューズによって過電流や短絡時に機器を保護する役割を果たします。本記事では、高圧交流負荷開閉器＋ヒューズの機能、役割、そして設置・管理におけるポイントについて詳しく解説します。

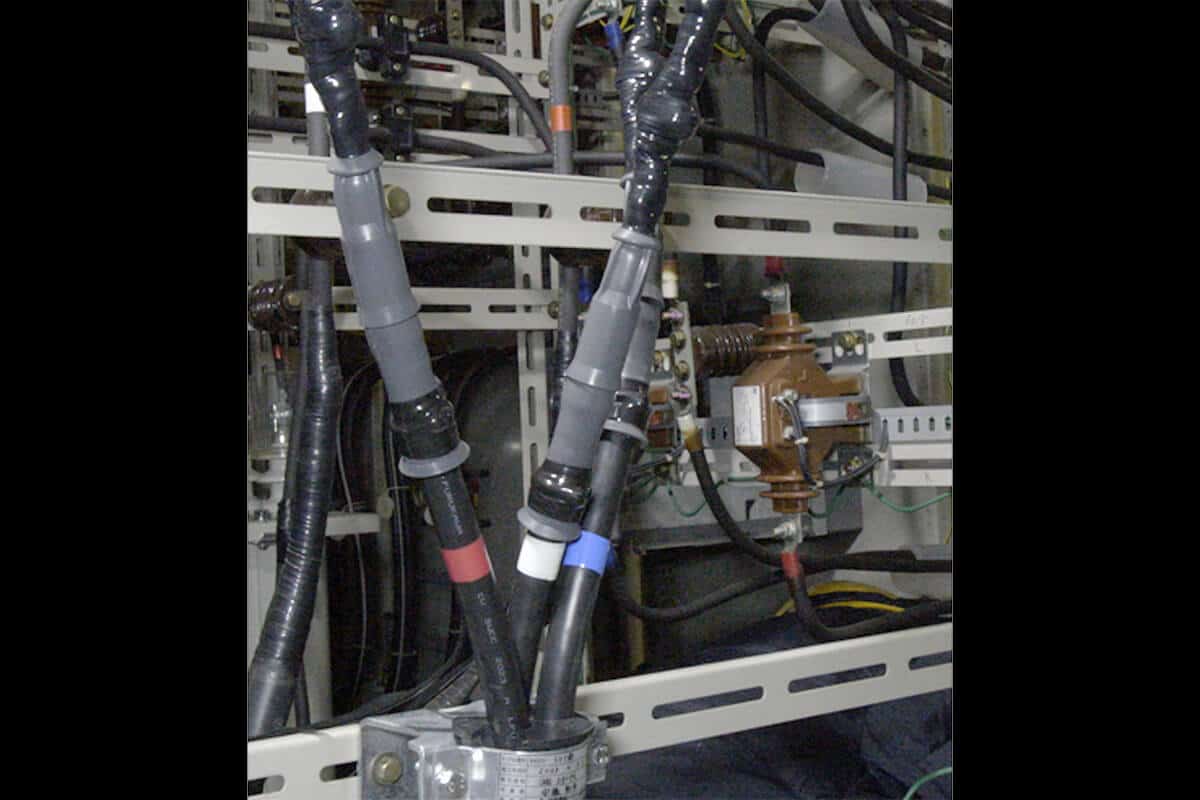

高圧交流負荷開閉器（LBS）＋ヒューズとは？
高圧交流負荷開閉器は、電気回路の中で通常の負荷電流（設備が通常運転する際の電流）を遮断・接続するための装置です。
また、ヒューズは異常な過電流が流れた際に溶断することで回路を保護し、機器や配線の損傷を防ぎます。
主な機能
- 負荷電流の開閉
通常の運転時に流れる電流を安全に遮断・接続します。 - 過電流保護（ヒューズ）
異常時に発生する短絡電流を検知して回路を遮断し、他の設備への影響を防ぎます。
高圧交流負荷開閉器＋ヒューズの役割
1.負荷開閉操作の安全確保
高圧受電設備では、大きな電力を扱うため、安全に負荷を開閉することが求められます。高圧交流負荷開閉器は、スイッチを操作するだけで負荷電流を安全に開閉できる設計となっており、誤操作や感電事故を防止します。
2.短絡事故からの保護
ヒューズは、回路内で異常な電流（短絡電流）が流れた際に溶断し、電力系統全体への被害を最小限に抑えます。ヒューズは安価で交換が容易なため、コストパフォーマンスが高い保護装置です。
3.波及事故の防止
需要家側で短絡や過電流事故が発生した場合、ヒューズが迅速に動作することで、事故が波及し、他の施設や地域に停電が広がるリスクを防ぎます。
高圧交流負荷開閉器＋ヒューズの設置・管理方法
1.法令や基準の遵守
高圧受電設備の設置・管理は、「電気設備技術基準」や「電気工事士法」に基づいて行う必要があります。適切な電気工事士が施工を行い、工事内容が基準に適合していることを確認することが重要です。
2.ヒューズの選定と設置
ヒューズは回路に流れる電流の規模や設備の仕様に合わせて適切に選定されなければなりません。過小なヒューズを選定すると、正常な負荷電流でも誤作動する可能性があります。逆に過大なヒューズでは、保護が十分に機能しなくなるリスクがあります。
3.定期的な点検
ヒューズは、異常電流が発生した際にのみ動作するため、通常時は目に見える劣化がわかりにくい装置です。しかし、経年劣化によって性能が低下することがあるため、定期的な点検が必要です。ヒューズが溶断していないか、接続部に異常がないかを確認しましょう。
4.開閉器の点検
高圧交流負荷開閉器は、開閉動作に不具合が生じないよう、動作確認を定期的に実施することが求められます。接点部分の摩耗や腐食が進行している場合は、早期に修理または交換を検討する必要があります。
交換時期の目安
高圧交流負荷開閉器およびヒューズの法定耐用年数は一般的に約15〜20年とされています。しかし、使用環境によっては、これよりも早く交換が必要になる場合があります。
交換を検討すべきサイン
•開閉器の動作が遅延・不安定になるヒューズケースが変色・破損している期点検で接触不良や絶縁劣化が検出された場合
キュービクル更新時におけるメリット
キュービクルを更新する際に、高圧交流負荷開閉器やヒューズも同時に交換することで、以下のようなメリットがあります。
1.安全性の向上
新しい機器を導入することで、最新の安全基準を満たした設備へとアップグレードされ、事故リスクが低減します。
2.運用コストの削減
古い設備を使用していると、頻繁に修理が必要になり、運用コストがかさむ場合があります。新しい設備に交換することで、保守・管理コストを削減できます。
3.法令遵守の徹底
最新の法規制に準拠した機器を導入することで、法的リスクを回避し、長期的に安定した設備運用が可能になります。
まとめ
高圧交流負荷開閉器＋ヒューズは、キュービクルの安全性と信頼性を確保するための重要な装置です。これらの機器を適切に管理し、定期的に点検・交換することで、電力供給の安定性を維持し、波及事故のリスクを防ぐことができます。
キュービクルの更新や交換を検討している場合、専門家による診断を依頼し、負荷開閉器やヒューズの状態を適切に評価することが重要です。電気設備の安全管理を徹底することで、施設や工場の運用を安定させましょう。
